Cara ganti logo pada AP-ubiquiti (step by step)

Sekarang kita coba bikin sedikit beda tampilan AP ubiquiti  ....
ini adalah lanjutan dari topik yg sudah berlalu dr paidjo .... ini link-nya ...
Tujuan-nya adalah untuk mempermudah mengenali ... secara pandangan mata biasanya admin yg biasane cenderung grusa-grusu apalagi saat ada trouble pd jaringan ... kadang gak suka khilaf mengingan ini IP-nya AP yg mana gt suka main tubruk ... apalagi pengenal-an-e cuman dari angka2 sing bikin kita sering gak waspada ...
dgn mengganti logo ... maka kita akan lebih mudah mengenali .... ini AP si A / B / C dst ....
sehingga unsur keselamatan kerja saat seting2 AP lebih terjaga .... selain itu lebih indah dilihat ... heheheheh
ok langsung saja :

1.) bikin logo yg sesuai dgn identitas AP yg kita maksud (ingin di tandai) dlm bentuk .GIF

2.) kecilkan hingga berukuran max 250x50pixel

3.) masuk ke menu system pada AP ubiquiti ... (ini contoh logo original)

4.) cari dan upload logo bikinan kita tadi pada menu: System - Logo Customization

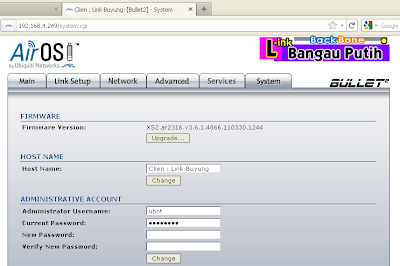

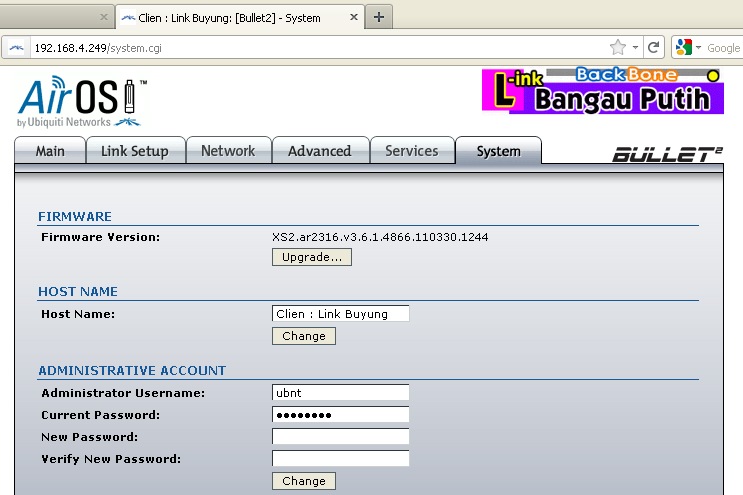

5.) setelah proses upload maka logo akan berubah .... stlh itu tinggal Apply ....

Naaahhhhh .... kini anda tidah hrs liat IP untuk mengenali AP siapa yg sedang didpn mata .... dari pandangan sekilas sudah lebih jelas dlm mengenali-nya ...
Mudah2-n sejak di ganti logo spt ini akan memperkecil salah setting AP ... sing biasane grusa2 klak-klik OK hobi-nya bisa sedikit ada warning untuk menghindari khilaf si admin (admin sing kakehen mangan brutu) ... heheheheh ... piss gan ....

LOGIN dgn homepage (menu icon)

Ini yg paling di-tunggu2 rekan-rekan semua .... halaman LOGIN yg menjadi 'homepage' dgn menu2 icon yg memudahkan clien dan memungkinkan yg punya hotspot untuk mengirim informasi kepada klien-nya ....
dan itu semua tidak bisa dihindari oleh klien karena semua akan berhenti pada homepage / lbh tepatnya halaman awal ketika berhasil melakukan login ....
pada halaman itu terdapan icon2 banyak sortcut dr web2 yg dianggap mewakili yg sering di-buka dan yg bermanfaat bagi mulai anak sekolah sampai ibuk2 ....
Langsung saja monggo dinikmati .... jangan lupa donasi seihlas-nya di no rek yg ada di pojok kanan atas ....
heheheheheh .... pisss gannn ....
oohh iya linknya di-cari hingga ketemu ya ....
ayo-ayo ... berbondong2 .... unduh file-nya ..... "kari muluk" ...
cocok untuk hotspot dan warnet ....
toreh pak-bapak buk-ibuk tantre-tan setejeh .... unduhh .... unduhh ..... pisssssss keburu di delll link-nya
xixixixix pissss .... di tunggu donasi-nya ...

LOGIN baru : Bangau Putih Permai



Mungkin bener juga ya ..... buat apa login bagus2 kl di hape tidak support ....

kali ini paidjo mencoba sedikit merubah halaman login asli bawaan mikrotik .... yg terkenal serba cocok dgn browser model opo wae dan browser cap opo wae .....

dan ini contoh-nya setelah jadi .... mudah2-an berkenan bagi sampean kabeh dan d ini bisa mendapatkan ilham untuk berikut-nya membuat konsep hotspot yg bisa dinikmati segala lapisan ....



apa yg beda dibanding login2 paidjo sebelumnya ...

ada beberapa yg mungkin sengaja dibikin sebagai konsep "setengah memaksa klien untuk menggunakan homepage halaman login kita ... karena disana sudah disediakan link2 menuu 3-4 website yg sering kali di kunjungi dari hasil hitung web-proxy ....

------------------- bersambung ---------------- disambi

Halaman redirek blokir web si paidjo ....

Suatu ketika paidjo menedapat pangsit lagi .... sing uni-ne spt ini ... "wahhh .... pasti cuoocok seandainya halaman blokir kwi wekne telkom .... bien si klien gak kakehen takon" .... hahahahah .... dasar utek gethuk ... padine males gawe halaman blokir ..
tapi sebetulnya alasan yg tepat dr kisah ini bermula ketika paidjo berusaha gonta-ganti link redirect misalkan conten .exe di tutup (ben memperkecil kemungkinan virus masuk) .... trs piye unine klien lek di gawe sekedar macet ... unine nek layar pasti server tidak di temukan / alamat webmaster-e ... (gak tepak tho ... ngetarani ....) .... tapi piye seandainya trs di link menuju halaman buatan sendiri .... (ahir-e klien tanya : pak kenapa buat download misal-e: game gak bisa) ...... seje maneh jika di redirek ke halaman-e telkom ..... pasti podo batin .... "wooooh ... situs iki / kontent iki di blokir telkom ..... tanpa muni reno2 klien pasti manthuk2 dalam hati padahal sakjane yo rangerti opo sing terjadi ....  wakakakakaak .....

ket: link-e halaman blokir telkom tak taruh di gambar (atas) silahkan di klik nanti menuju kesana ...

Review sementara Mikrotik ver3.9 lv6 ....

Alhamdulillah ... wis berpuluh2 kali pc-router paidjo di ganti2 ver-nya walo-pun nglutek itu2 saja ... maksud-e sekitar ver2.xx - 3.xx .....namun setelah sekian kali di rubah itu justru sekian kali juga bingung memilih ....
Kali ini paidjo akan coba mereview gaya ndeso (ramanut liyane) .... tentang ver3.9 ..... namun sebelumnya kita coba sedikit cerita kenapa kok ver.39 trs berhenti dan berusaha tumakninah disini ... alasannya sepele ... kembali ke laptop ... milik paido cuman cap murah-an hasil ngutang di warung sebelah ... yg secara fisik memang pelit bahan .... jadi yo harus menyesuaikan layar yg ada ... supaya terlihat nyaman di mata paijo yg sethip ...

Sebelumnya pernah juga mencoba ver lain .... mulai 2.9.27 , 2.9.28 , 3.14 , 3.17 , 3.19 , 3.20 , 3.22 , 3.28 , 3.30 , 3.4 , 3.7 , 3.8 , 3.9 .... diatas itu blm pernah menerapkan di PC-router ..... (ngerti dewe ... paodjo ki ra-gablek duwit ge tuku routeros sing resmi kec sing gawan-e routerboard)
Di antara itu semua ada yg sedikit membuat krasan di versi ini 3.9 .....
yaitu : ..... salah satunya adalah secara default klien hotspot bisa ping ke atas/ kebawah .... cocok buat hotspot sing pingin memberi layanan  sing ono hub karo ping-ping-an .....
selain itu babak-an ping memang cepet responnya ... seperti-ne di versi ini ping jadi prioritas .... ora piye ping ke gateway cilik tp ping ke radione lbh gedhe .... xixixixixxi .... (ngunu kwi klebu apik po elek .... terserah kebutuhan-e sampian)
Tampang-e yo rapi , tulisan-e rajin font-e cocok neng ati (koyo hasil tulisan polpen pilot) ... supot-e tool termasuk akeh
ono sayang-e ... menu tool-e kan akeh  .... trs sub menue gak gelem munggah lek menu  utamane di klik (bedo kr ver3.28 / 3.30)
Ver 3,9 ngirit resource .... cpu usage cilik terussssss .... cocok ge sing PC-router-e pentium-2 koyo aku ... heheheh ...

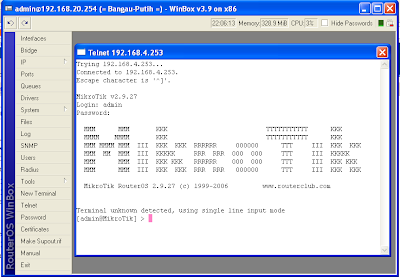

di versi ini wis disediakan menu telnet ....
yahhhh .... blm ada yg terlihat lebih dan beda selain defaulnya yg memungkinkan system hotspot server bisa ngerjakan ping-pingan dgn cepat .... paling neng jero-ne ono kalkulator-e dadi mari-ne gelis .... xixixixixiixi

Melihat koneksi yg terjadi saat ini ....

Sungguh betapa di mudahkan-nya seorang admin untuk mengetahui apa saja aktivitas klien hotspot ...
termasuk salah satunya dgn adanya fasilitas torch ... (torch kwi neng londo ... lek neng ndeso oncor ... wekekekekekeke) ...
bagi yg penglihatannya habun ... xixixixixi ato mungkin gak pingin mengingat2 sekedar data gak penting dari hasil melihat torch .... maka kenapa gak mencobi cara sing sederhana namun bisa di amati termasuk di copas ?????
caranya gampang sekali ...
yaitu  ..... /ip fi connection p

namun ini  hanya terlihat nomor2 IP saja .... kl mo tampil domainnya bisa dgn cara yg lebih kutho .... seperti ini misalnya ...
monggo di cobi sareng2 ..... dan ... mak bedunduk ... semua jalinan koneksi saat itu akan tampil semua .... pisssss broo ....

Mengamankan klien hotspot mikrotik .... hasil nyontek kitab

ini sekedar menulis ulang script dari kitab kuning hasil dari kumpluk2 FMI .... biar mudah untuk copas-nya ... monggo ini paidjo coba ketik ulang di notepad biar bisa langsung copas ke new-terminal sampian kabeh ....
dlm hal ini paidjo gak ngerti jawa-ne opo maneh cino-ne .... ancen paidjo gak sekolah .... hehehe
monggo langsung di copas mawon ... sami kalih-an kulo inggih ngoten sok-sok .... heheheh ....
gak usah isin2 ... master2 FMI pasti maklum lek formula-ne di repek kr wong ndeso2 ky awak-e ndewe iki .... xixixixixi ... pisss ::::::::

 lek pingin memodif juga monggo ... trs mengko kulo repek-e .... xixixixixxi .... pissss lah broo ...


==========I  MELINDUNGI KLIEN  I================

/ip fi filter
add chain=forward connection-state=established comment="allow established"
add chain=forward connection-state=related comment="allow related connections"
add chain=forward connection-state=invalid action-drop comment="drop invalid connections"


==========I chain virus  I===============

add chain=virus protocol=tcp dst-port=135-139 action=drop comment="drop blaster worm"
add chain=virus protocol=udp dst-port=135-139 action=drop comment="drop messeger worm"
add chain=virus protocol=tcp dst-port=455 action=drop comment="drop blaster worm"
add chain=virus protocol=udp dst-port=455 action=drop comment="drop blaster worm"
add chain=virus protocol=tcp dst-port=593 action=drop comment="_________"
add chain=virus protocol=tcp dst-port=1024-1030 action=drop comment="___________"
add chain=virus protocol=tcp dst-port=1080 action=drop comment="drop my-doom"
add chain=virus protocol=tcp dst-port=1224 action=drop comment="_________"
add chain=virus protocol=tcp dst-port=1363 action=drop comment="ndm requester"
add chain=virus protocol=tcp dst-port=1364 action=drop comment="ndm server"
add chain=virus protocol=tcp dst-port=1368 action=drop comment="screen cast"
add chain=virus protocol=tcp dst-port=1373 action=drop comment="hromgrafx"
add chain=virus protocol=tcp dst-port=1377 action=drop comment="dcichild"
add chain=virus protocol=tcp dst-port=1433-1434 action=drop comment="worm"
add chain=virus protocol=tcp dst-port=2283 action=drop comment="dumaru.y"
add chain=virus protocol=tcp dst-port=2535 action=drop comment="drop bangle"
add chain=virus protocol=tcp dst-port=2745 action=drop comment="bangle virus"
add chain=virus protocol=tcp dst-port=3127-3128 action=drop comment="drop my-doom"
add chain=virus protocol=tcp dst-port=3410 action=drop comment="drop back-door optic-pro"
add chain=virus protocol=tcp dst-port=4444 action=drop comment="worm"
add chain=virus protocol=udp dst-port=4444 action=drop comment="worm"
add chain=virus protocol=tcp dst-port=5554 action=drop comment="drop sasser"
add chain=virus protocol=tcp dst-port=8866 action=drop comment="drop bangle.b"
add chain=virus protocol=tcp dst-port=9898 action=drop comment="drop darbber.a-b"
add chain=virus protocol=tcp dst-port=10000 action=drop comment="drop damaru.y"
add chain=virus protocol=tcp dst-port=10080 action=drop comment="drop my-doom.b"
add chain=virus protocol=tcp dst-port=12345 action=drop comment="drop netbus"
add chain=virus protocol=tcp dst-port=17300 action=drop comment="drop kuang2"
add chain=virus protocol=tcp dst-port=27374 action=drop comment="drop subseven"
add chain=virus protocol=tcp dst-port=65506 action=drop comment="drop pathbot,agobot,gaobot"


======I forward ke chain virus I==============

add chain=forward action=jump jump-target=virus comment="jump to the virus chain"


======I finising  I========
add chain=forward protocol=icmp comment="allow ping"
add chain=forward protocol=udp comment="allow udp"
add chain=forward action=drop comment="drop evriting else"

Melihat aktifitas cache web-proxy dgn cara sederhana ....

Enaknya MikroTik ya disini ini ... "banyak jaran menuju rumah" ... xixixixixixi ....
misalkan ini : melihat aktifitas cache web-proxy .... kemarin yg sudah di bahas via syslog dan cache content ...
sekarang giliran lewat jalan yg utama ... yaitu new-terminal ....
jeneng-e wae yo terminal .... isine reno2 ... jurusan-e yo macem2 ... wakakakakak .... ape nang ngendi wae kelakon .... prayo ngunu tho cak???......
bagi paidjo ini lebih simpel ... manum kekurangan-nya menurut dia sama dgn cara2 yg lain ... yaitu cpu usage jadi tinggi ... mungkin karena router-pc paidjo cuman p1-200 .... xixixixi ....
jadi pada mode ini (saat melihat kegiatan cache secara realtime ini) butuh resource serba besar ... spek tinggi sangat di untungkan disini .... terutama proc dan hdd-cepat ...
ok langsung aja kita bongkar caranya ....

 ada 2 metode dgn hasil yg berbeda ....
1.) dgn klik menu log : ... hasilnya akan keluar tidak henti2 realtime .... cocok di pakek sekedar analisa kegiatan web-proxy anda ..
2.) dgn cara manual di new-terminal .... ketik : " log p " ..... hasilnya kita bisa mengamati lebih jenak dgn jumlah item yg lebih terbatas ... disini kita bisa njembreng kanan-kiri atas bawah .... sampek url tujuan bisa kita lihat dgn lengkap bahkan copas ke web-browser jika penasaran ono sing haneh-haneh ... xixixixix ....

nahhhhhh .... mudah tho caranya ....
namun tidak cukup itu .... masih butuh seting lagi di mikrotik kita agar bisa demikian tadi ... coro jawane butuh uborampen untuh bisa begitu ....
caranya mudah sekali .... coro jawane "sipil pil pil" ... mangkane ojo kesusu ngarani web-proxy ecek2 .... wooohhhh ... tak seplak kene dhisik sing muni ngunu .....

Dan ................ uborampen-e tibane sepele ...
inilah dia : ...........

/system logging
add action=memory disabled=no prefix="" topics=web-proxy
add action=remote disabled=no prefix="" topics=web-proxy

selamat melihat2 kegiatan web proxy di menu "log" .... dan belajar jadi teliksandi di new-terminal " log p" ....lebih sederhana lagi shg hny bth resource kesil ....
sebetulnya masih ada cara yg
sekian dulu dr paidjo ... mudah2 tmn2 semua jadi admin yg g suka menginthili kemana klien-nya pergi ...
ben gak amen takon alamat ... dimana .. dimana ... kemana ... ????? ... xixixixixi ... pissss
namun ini bukan cara  yg paling sederhana .... mengingat "banyak jaran menuju rumah" .... masih ada lagi cara yg lebih sederhana lagi .... monggo di preketek-kan
semoga bermanfaat ...
